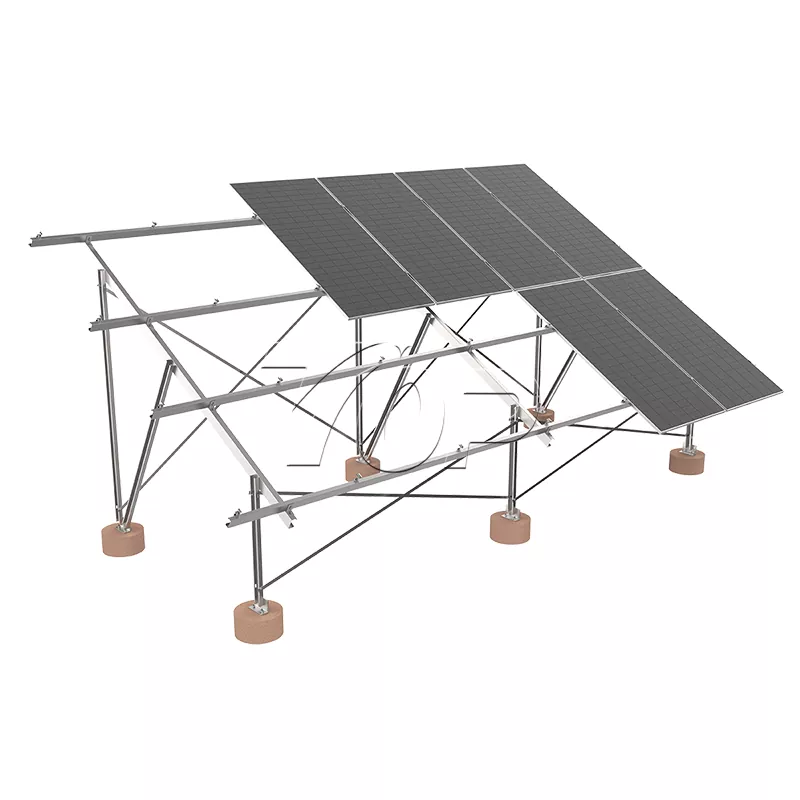

சோலார் பேனல் கிரவுண்ட் மவுண்ட் ரேக்

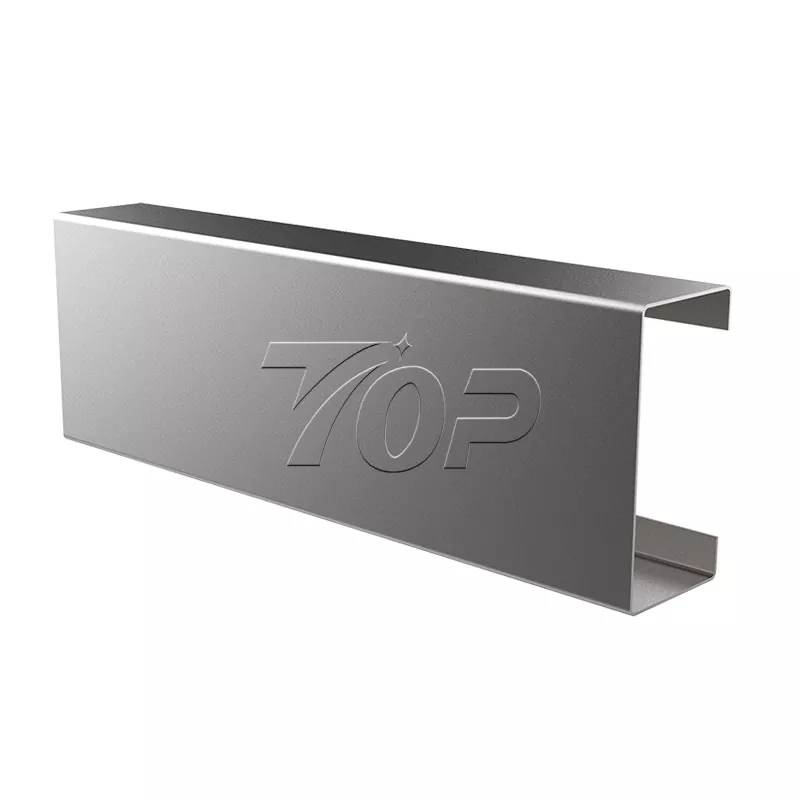

சி-வடிவ சோலார் பேனல் கிரவுண்ட் மவுண்ட் ரேக் வடிவமைக்கப்பட்ட மற்றும் உற்பத்தி செய்யப்பட்ட சிறந்த ஆற்றல் முக்கியமாக முக்கிய கட்டமைப்பு பொருளாக பயன்படுத்தப்படுகிறது. அதிக வலிமை-எடை விகிதத்தைக் கொண்டுள்ளது. இந்த தரை மவுண்ட் சூரிய குடும்பம் முழு ஆதரவு அமைப்பின் எடையைக் குறைக்கும், அதே நேரத்தில் போதுமான சுமந்து செல்லும் திறனை உறுதி செய்கிறது. போக்குவரத்து மற்றும் நிறுவலின் போது அதன் இலகுவான அடைப்புக்குறிகள் மிகவும் வசதியானவை, அதே நேரத்தில் அடித்தளத்தின் சுமை தாங்கும் தேவைகளையும் குறைக்கிறது.

தயாரிப்பு அளவுருக்கள்

அதிக வலிமை பொருள்: சூடான டிப் கால்வனேற்றப்பட்ட எஃகு (எச்.டி.ஜி) அல்லது அனோடைஸ் அலுமினியம் 25 ஆண்டுகளுக்கும் மேலாக ஆயுட்காலம் கொண்ட சிறந்த அரிப்பு எதிர்ப்பையும் கட்டமைப்பு வலிமையையும் வழங்குகிறது.

மட்டு வடிவமைப்பு: சோலார் பேனல் மைதானம் மவுண்ட் ரேக் விரைவான சட்டசபை மற்றும் சரிசெய்தலை ஆதரிக்கிறது, இது பலவிதமான சோலார் பேனல் அளவுகளுடன் இணக்கமானது.

காற்று எதிர்ப்பு: உகந்த நிலத்தடி மவுண்ட் சோலார் ரேக் கட்டமைப்பு வடிவமைப்பு மற்றும் அடித்தள சரிசெய்தல் மூலம், இது 60 மீ/வி க்கு மேல் காற்றின் வேகத்தை எதிர்க்கும், இது அதிக காற்று அழுத்த பகுதிகளுக்கு ஏற்றது.

நெகிழ்வான நிறுவல் கோணம்: மின் உற்பத்தி செயல்திறனை அதிகரிக்க நிலையான சாய்ந்த கோணம் (15 ° -60 °) அல்லது பருவகால கோண சரிசெய்தலை ஆதரிக்கவும்.

சுற்றுச்சூழல் பாதுகாப்பு மற்றும் குறைந்த பராமரிப்பு: கான்கிரீட் அடித்தளம் தேவையில்லை, கட்டுமான மாசுபாட்டைக் குறைத்தல், குறைந்த பராமரிப்பு செலவுகள்.

நிறுவல் முறை

1 நிறுவலுக்கு தயாராகிறது

தள சோதனை: தரையின் தட்டையானது மற்றும் மண்ணின் வகை ஆகியவற்றை சரிபார்க்கவும் (நங்கூரம் திருகுகள் அல்லது கான்கிரீட் அடித்தளங்கள் பரிந்துரைக்கப்படுகின்றன).

கருவிகள் பட்டியல்: மின்சார துரப்பணம், குறடு, நிலை, நங்கூரம் திருகு பெருகிவரும் இயந்திரம் (விரும்பினால்).

2 நிறுவல் செயல்முறை

அறக்கட்டளை நிர்ணயம்:

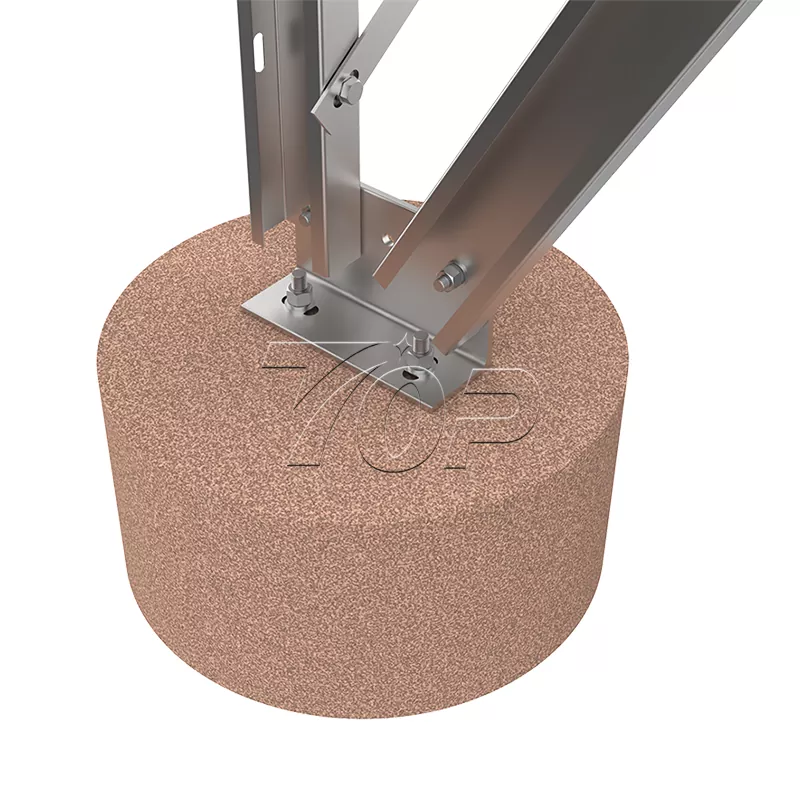

கான்கிரீட் தளங்கள் பயன்படுத்தப்பட்டால்: குறைந்தது 80 செ.மீ ஆழத்துடன் கான்கிரீட் கப்பல்களை ஊற்றி ஆதரவு அடிப்படை போல்ட்களை செருகவும்.

நங்கூரம் திருகுகளைப் பயன்படுத்தினால் (பரிந்துரைக்கப்படுகிறது): திருகுகளை வடிவமைப்பு ஆழத்திற்கு தரையில் திருகுங்கள் (பொதுவாக 1.2-2 மீ).

ஆதரவு சட்டசபை:

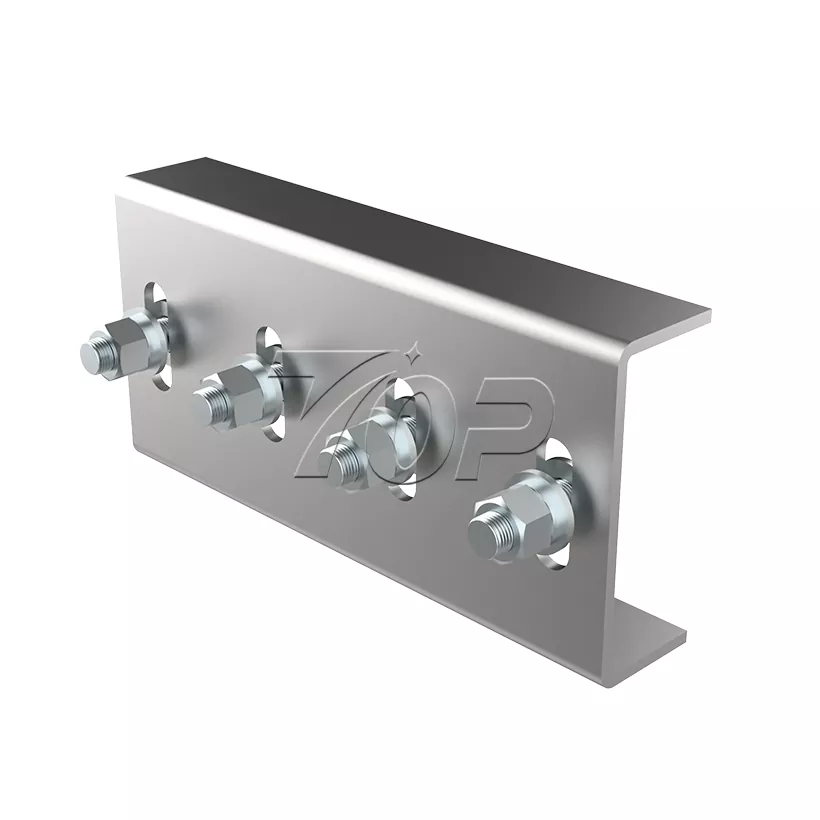

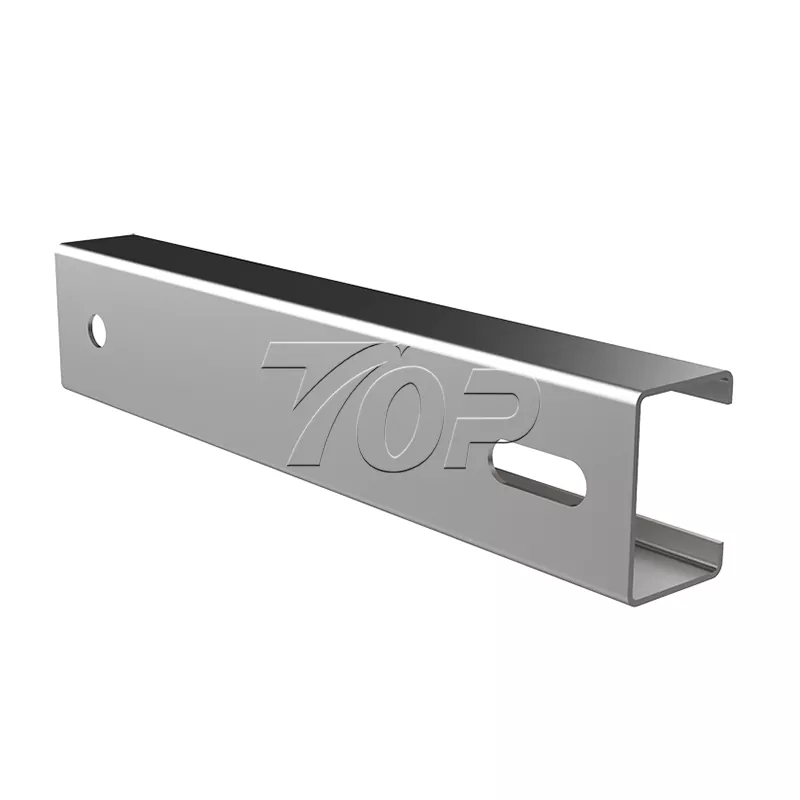

சி-வடிவ எஃகு நெடுவரிசையை அஸ்திவாரத்தில் செங்குத்தாக சரிசெய்து போல்ட் மூலம் இறுக்குங்கள்.

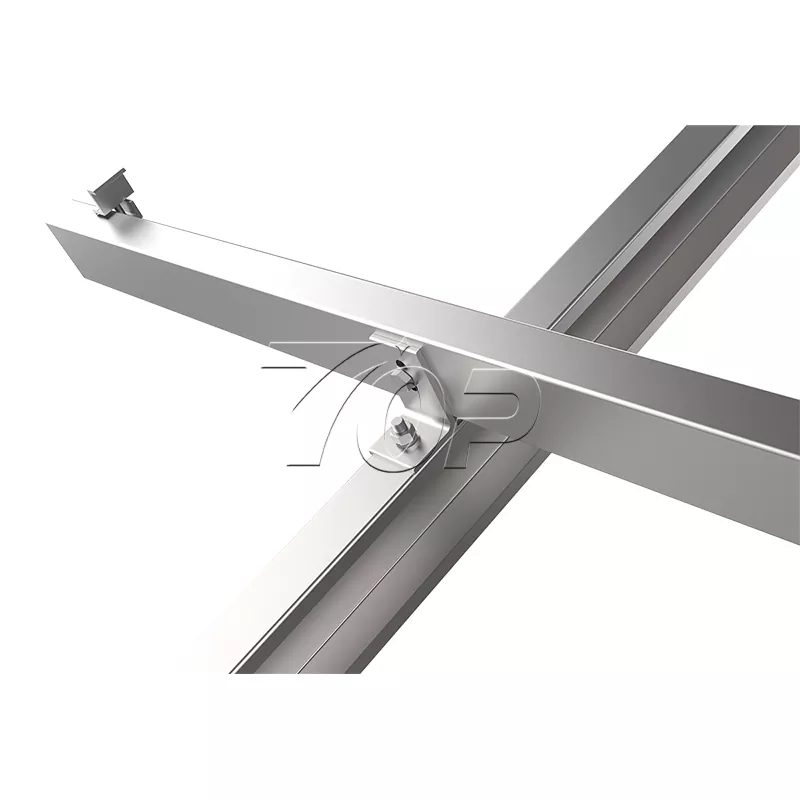

சோலார் பேனல் கிரவுண்ட் மவுண்ட் ரேக் அமைப்பு நிலை (ஒரு அளவைப் பயன்படுத்தி அளவீடு செய்யுங்கள்) என்பதை உறுதிப்படுத்த குறுக்குவெட்டு ஆதரவு விட்டங்கள் மற்றும் மூலைவிட்ட பிரேஸ்களை நிறுவவும்.

சோலார் பேனல்களை நிறுவவும்:

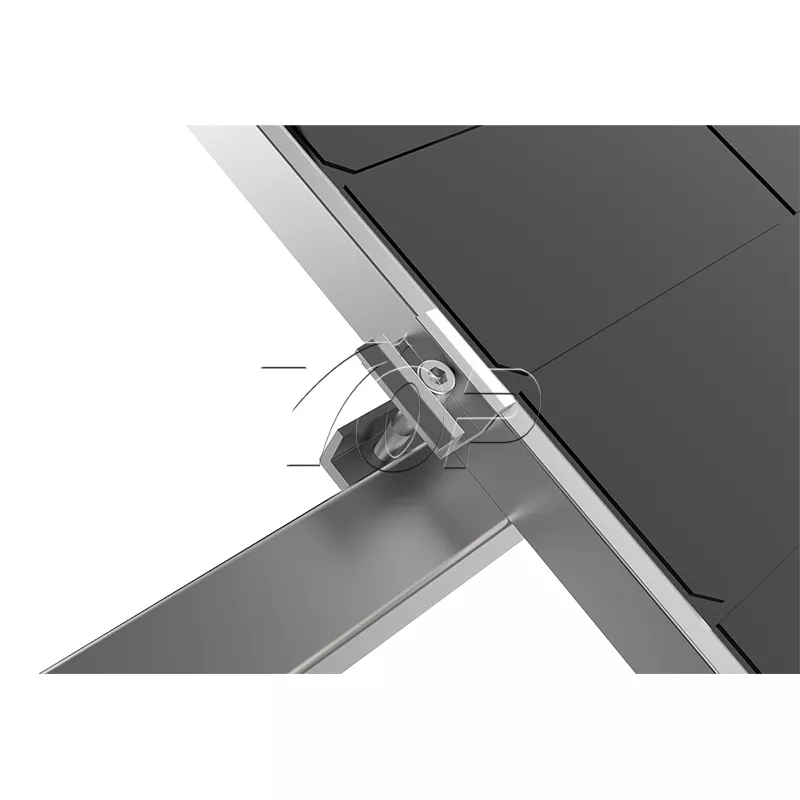

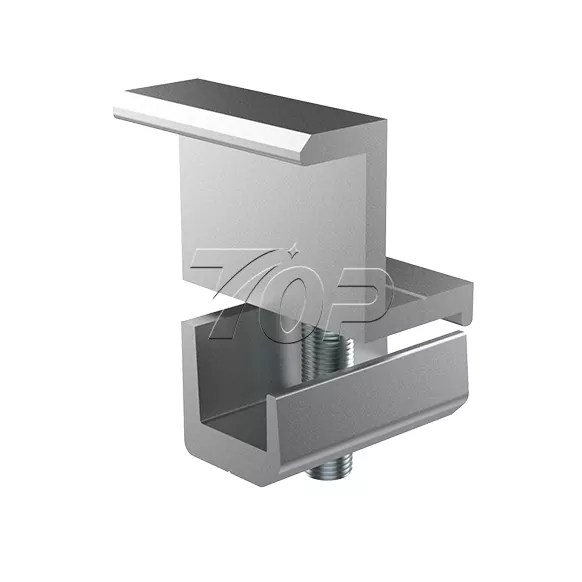

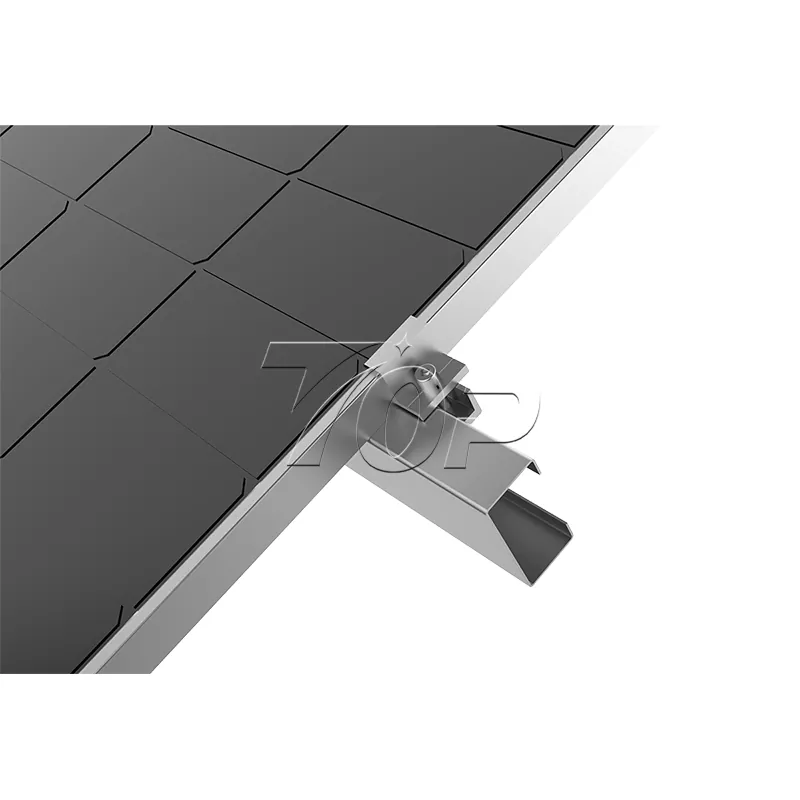

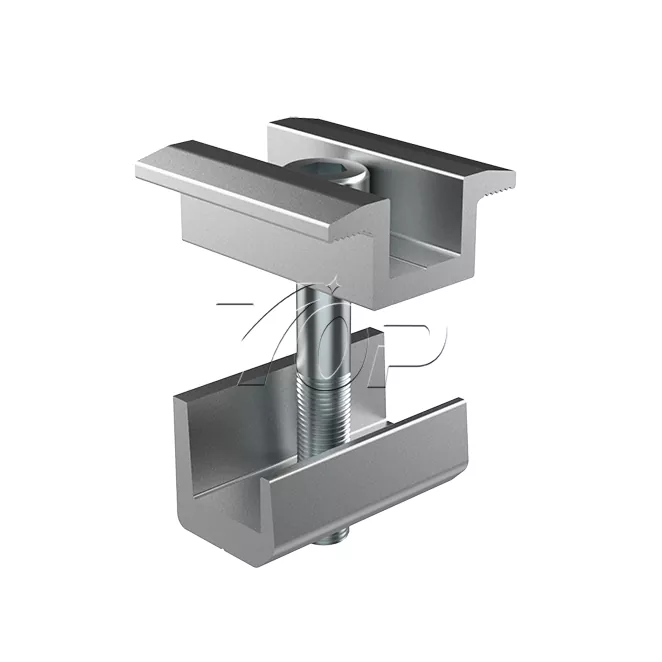

சூரிய தரை பேனல்கள் பீமில் வைக்கப்பட்டு, சீரான இடைவெளியை உறுதி செய்வதற்காக அலுமினிய அலாய் கிளம்பிங் பொருத்துதலுடன் சரி செய்யப்படுகின்றன (வெப்பச் சிதறலுக்கு பரிந்துரைக்கப்பட்ட இடைவெளி ≥10cm).

கிரவுண்டிங் மற்றும் ஆய்வு:

தரை கேபிளை ஆதரவு அமைப்பு மற்றும் சோதனை எதிர்ப்பு (≤5Ω) உடன் இணைக்கவும்.

போல்ட் இறுக்கம் மற்றும் கட்டமைப்பு நிலைத்தன்மையின் முழுமையான ஆய்வு.

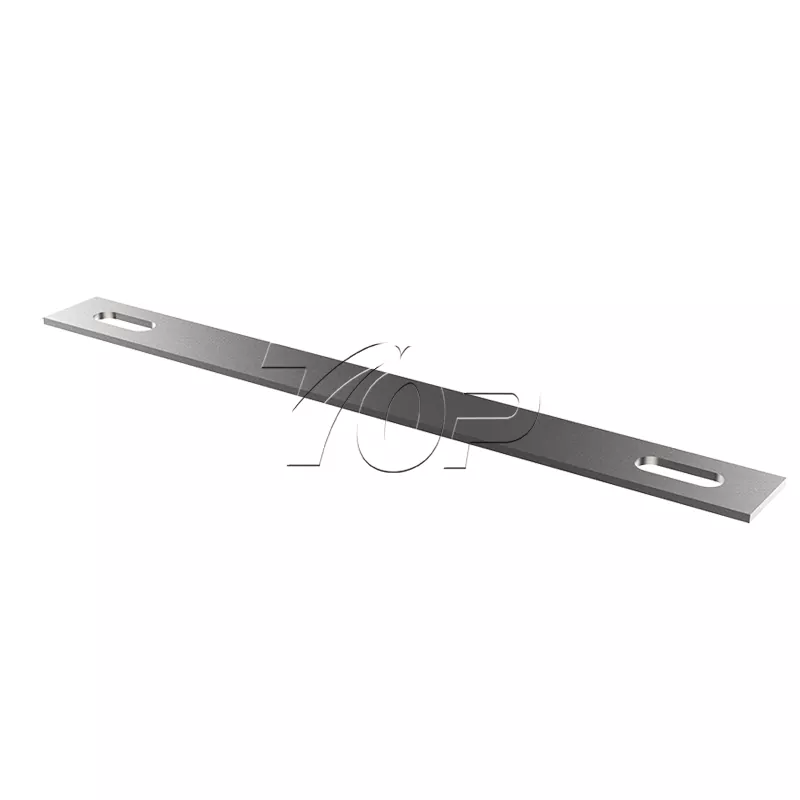

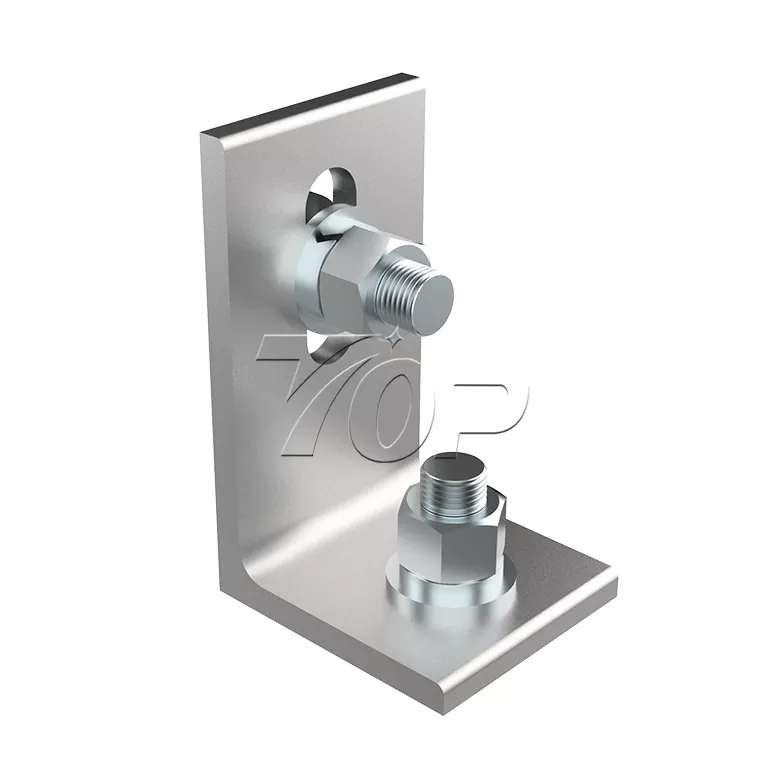

தயாரிப்பு நிகழ்ச்சி

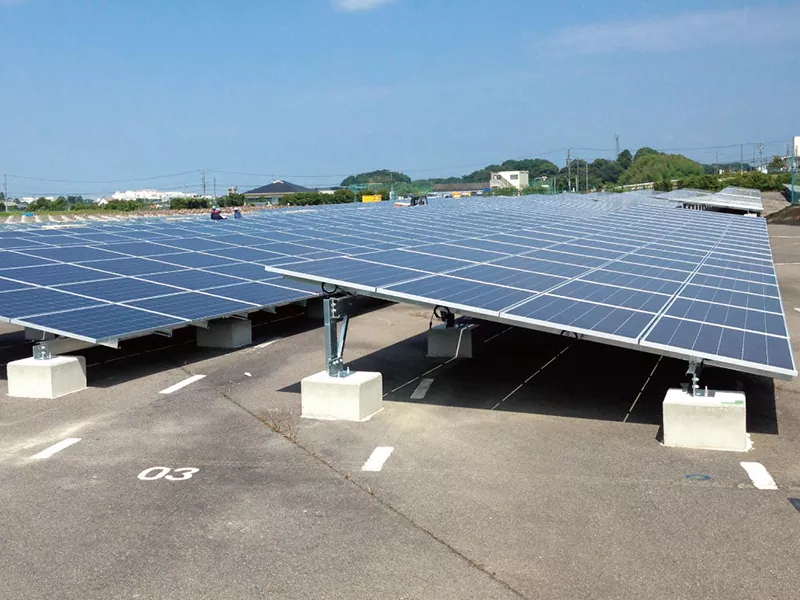

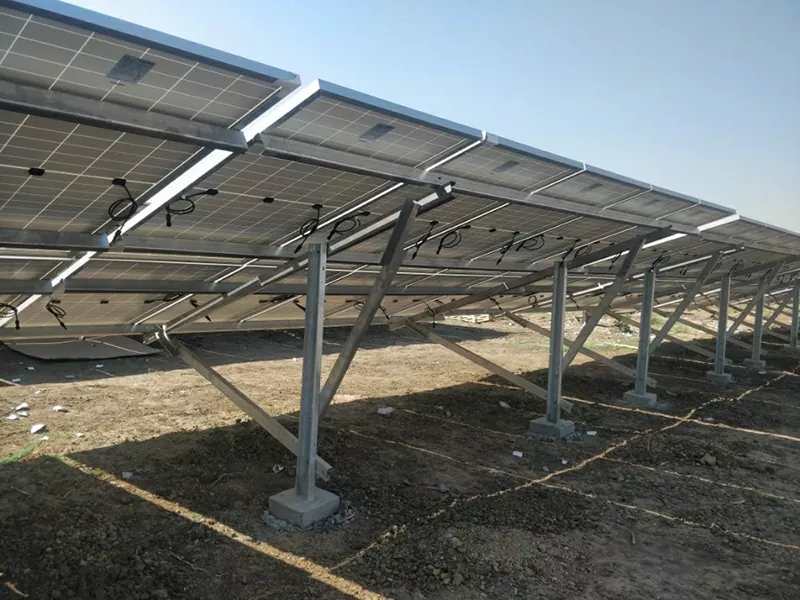

தயாரிப்பு பயன்பாடு
